液晶顯示器驅動板介紹

文章出處:微而盛科技 | 作者:深圳市微而盛科技有限公司 | 日期:2021-08-12

 液晶顯示器驅動板通常被稱為模擬/數字板,在某種意義上反映了驅動板的主要功能。液晶顯示屏需要數字化的視頻信號來顯示圖像。液晶屏驅動板是在圖像控制單元的控制下,完成從模擬信號到數字信號(或從一個數字信號到另一個數字信號)的轉換,驅動液晶屏顯示圖像的功能模塊。

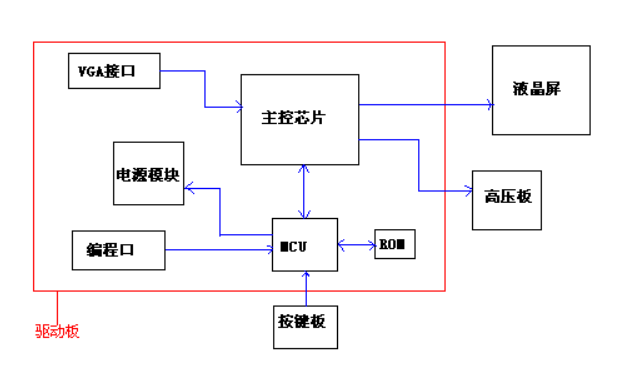

 液晶顯示器驅動板通常包括主控芯片、單片機微控制器、只讀存儲器、電源模塊、電源接口、VGA視頻信號輸入接口、OSD鍵盤接口、高壓板接口、LVDS/TTL驅動信號接口等。


 液晶顯示器驅動板的原理電腦主機顯示卡發出的視頻信號通過驅動板上的VGA視頻信號輸入接口發送到驅動板的主控芯片,主控芯片根據單片機中關于液晶屏的數據控制液晶屏呈現圖像。同時,單片機實現了整機的電源控制和功能操作。因此,液晶驅動板也被稱為液晶顯示器的主板。


 液晶顯示器驅動板損壞,可能造成無法啟動、黑屏、白屏、花屏、紋波干擾、按鍵故障等故障現象。這在液晶顯示器故障中占了很大比例。




 液晶顯示器驅動板廣泛采用大規模集成電路和芯片器件,電路元件布局緊湊,很難找到具體的元件或走線。在非工廠條件下,其可維護性較小。如果驅動板的故障是由于電源部分和VGA視頻輸入接口電路損壞造成的,我們只要有電路知識就可以輕松解決。對于那些由于單片機內部數據損壞而無法正常工作的驅動板,我們可以使用液晶編程器向單片機寫入數據,修復固件損壞導致的故障。在早期的驅動板中,很難拆卸單片機進行操作。目前,支持ISP  (Online  Programming,在線編程)的MCU微控制器已經廣泛應用于驅動板,這樣我們就可以通過ISP工具在線燒錄MCU微控制器內部的數據。比如最新的液晶顯示器814-50-5的點屏驅動版本就可以完成這樣的工作。
